岐阜｜スプリンクラー設備 呼水槽ボールタップ交換施工事例｜消防設備点検・メンテナンス
施工背景：呼水槽ボールタップ劣化による水位不安定
今回施工したのは岐阜市内の大型商業施設のスプリンクラー設備です。設備点検の際、呼水槽の水位が安定しておらず、ボールタップの劣化が確認されました。
ボールタップが劣化すると次のようなトラブルが発生します。
- 呼水槽の水位が安定しない
- 給水が止まらず漏水が発生
- 水位低下によるポンプ空運転
- スプリンクラー設備の作動リスク
消防設備は火災時に確実に作動する必要があるため、施設管理者様と協議のうえボールタップ交換を実施しました。
施工写真

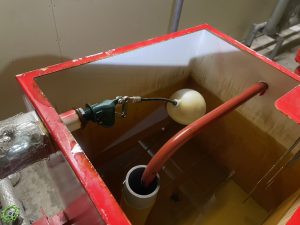

施工前
呼水槽内の既存ボールタップは長年使用されており、動作が不安定な状態でした。

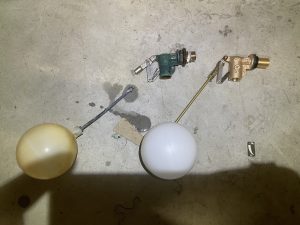

施工中
既存ボールタップを安全に取り外し、新しい部品を取り付けます。

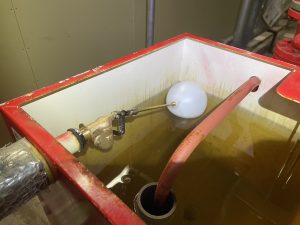

施工後
交換後は水位調整を行い、正常に給水が停止することを確認しました。
呼水槽とは？スプリンクラー設備の重要部品
呼水槽とは、スプリンクラーポンプを正常に作動させるために必要な呼水（ポンプ内部を満水状態にする水）を確保する水槽です。
ポンプ内部に水が無い状態で起動すると空運転となり、ポンプ故障の原因になります。そのため呼水槽は常に適正な水位を維持する必要があります。
ボールタップの役割
- 水位に応じて給水を自動制御
- 呼水槽の適正水位を維持
- 過剰給水や水不足を防止
- ポンプ空運転を防止
ボールタップはシンプルな構造ですが、消防設備の安全性を支える重要な部品です。
施工手順（作業時間：約30分）
- 既存ボールタップの取り外し
- 新規ボールタップ取り付け
- 水位調整
- 給水動作確認
- 漏水チェック
作業時間は約30分でしたが、消防設備士が安全確認を徹底しながら施工を行いました。
- 安全施工：設備停止の影響を最小化
- 迅速対応：短時間で交換完了
- 品質確保：長期間安定動作
- 法令遵守：消防法に基づく施工
消防設備との連動
呼水槽は単体設備ではなく、スプリンクラー設備全体と連動しています。
- スプリンクラー設備
- 消火栓設備
- 消防ポンプ設備
呼水槽の不具合はポンプ作動不良につながるため、定期的な点検・部品交換が重要です。
消防法と点検義務
消防設備は消防法第17条により定期点検が義務付けられています。呼水槽やスプリンクラー設備も対象となり、不具合が確認された場合は早急な修理が必要です。
点検未実施や不具合放置は、消防署からの指導や是正命令の対象となる場合があります。
よくある質問（FAQ）
- ボールタップの交換時期は？
- 使用環境にもよりますが、一般的に2〜5年程度が目安です。
- 交換費用はどれくらいですか？
- 部品代と作業費を含め約3万円前後が目安です。
- 作業時間はどれくらいですか？
- 通常30分〜1時間程度で完了します。
- 緊急対応は可能ですか？
- 岐阜県内であれば即日対応可能です。
- 古い建物でも対応できますか？
- 可能です。設備状況を確認して安全に施工します。
呼水槽や補給水槽のボールタップ交換工事は、劣化箇所の早期発見と対応が重要です。
緊急時の天井漏水対応手順については、こちらの記事も参考にしてください →
天井漏水応急対応方法
また、実際の現場での施工事例はこちら →
天井漏水緊急対応事例
関連施工事例
